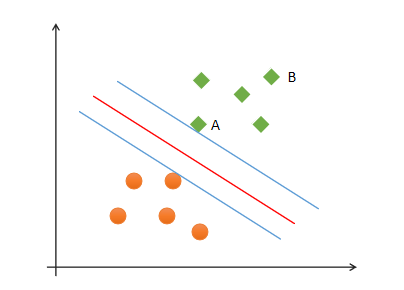

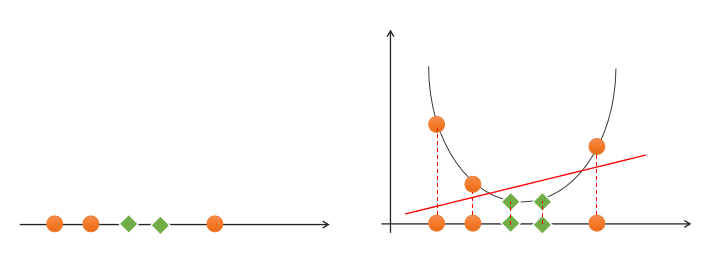

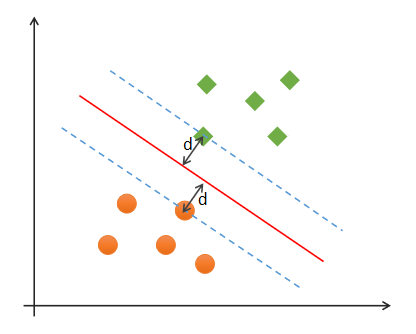

# **一**、支持向量机 ## 1. 基本概念 ### 1）什么是支持向量机 支持向量机（Support Vector Machines）是一种二分类模型，在机器学习、计算机视觉、数据挖掘中广泛应用，主要用于解决数据分类问题，它的目的是寻找一个超平面来对样本进行分割，分割的原则是间隔最大化（即数据集的边缘点到分界线的距离d最大，如下图），最终转化为一个凸二次规划问题来求解。通常SVM用于二元分类问题，对于多元分类可将其分解为多个二元分类问题，再进行分类。所谓“支持向量”，就是下图中虚线穿过的边缘点。支持向量机就对应着能将数据正确划分并且间隔最大的直线（下图中红色直线）。 ![svm_1.png][1] ### 2）最优分类边界 什么才是最优分类边界？什么条件下的分类边界为最优边界呢？ ![svm_2.png][2] 如图中的A，B两个样本点，B点被预测为正类的确信度要大于A点，所以SVM的目标是寻找一个超平面，使得离超平面较近的异类点之间能有更大的间隔，即不必考虑所有样本点，只需让求得的超平面使得离它近的点间隔最大。超平面可以用如下线性方程来描述： $$ w^T x + b = 0 $$ 其中，$x=(x_1;x_2;...;x_n)$，$w=(w_1;w_2;...;w_n)$，$b$为偏置项. 可以从数学上证明，支持向量到超平面距离为： $$ \gamma = \frac{1}{||w||} $$ 为了使距离最大，只需最小化$||w||$即可. ### 3）SVM最优边界要求 SVM寻找最优边界时，需满足以下几个要求： （1）正确性：对大部分样本都可以正确划分类别； （2）安全性：支持向量，即离分类边界最近的样本之间的距离最远； （3）公平性：支持向量与分类边界的距离相等； （4）简单性：采用线性方程（直线、平面）表示分类边界，也称分割超平面。如果在原始维度中无法做线性划分，那么就通过升维变换，在更高维度空间寻求线性分割超平面. 从低纬度空间到高纬度空间的变换通过核函数进行。 ### 4）线性可分与线性不可分 #### ① 线性可分 如果一组样本能使用一个线性函数将样本正确分类，称这些数据样本是线性可分的。那么什么是线性函数呢？在二维空间中就是一条直线，在三维空间中就是一个平面，以此类推，如果不考虑空间维数，这样的线性函数统称为超平面。 #### ② 线性不可分 如果一组样本，无法找到一个线性函数将样本正确分类，则称这些样本线性不可分。以下是一个一维线性不可分的示例： ![svm_3.png][3] <center><font size=2>一维线性不可分</font></center> 以下是一个二维不可分的示例： ![svm_4.png][4] <center><font size=2>二维线性不可分</font></center> 对于该类线性不可分问题，可以通过升维，将低纬度特征空间映射为高纬度特征空间，实现线性可分，如下图所示： ![svm_5.png][5] <center><font size=2>一维空间升至二维空间实现线性可分</font></center> ![svm_6.png][6] <center><font size=2>二维空间升至三维空间实现线性可分</font></center> 那么如何实现升维？这就需要用到核函数。 ## 2. 核函数 ### 1）线性核函数 线性核函数（Linear）表示不通过核函数进行升维，仅在原始空间寻求线性分类边界，主要用于线性可分问题。 示例代码： ```python # 支持向量机示例 import numpy as np import sklearn.model_selection as ms import sklearn.svm as svm import sklearn.metrics as sm import matplotlib.pyplot as mp x, y = [], [] with open("../data/multiple2.txt", "r") as f: for line in f.readlines(): data = [float(substr) for substr in line.split(",")] x.append(data[:-1]) # 输入 y.append(data[-1]) # 输出 # 列表转数组 x = np.array(x) y = np.array(y, dtype=int) # 线性核函数支持向量机分类器 model = svm.SVC(kernel="linear") # 线性核函数 # model = svm.SVC(kernel="poly", degree=3) # 多项式核函数 # print("gamma:", model.gamma) # 径向基核函数支持向量机分类器 # model = svm.SVC(kernel="rbf", # gamma=0.01, # 概率密度标准差 # C=200) # 概率强度 model.fit(x, y) # 计算图形边界 l, r, h = x[:, 0].min() - 1, x[:, 0].max() + 1, 0.005 b, t, v = x[:, 1].min() - 1, x[:, 1].max() + 1, 0.005 # 生成网格矩阵 grid_x = np.meshgrid(np.arange(l, r, h), np.arange(b, t, v)) flat_x = np.c_[grid_x[0].ravel(), grid_x[1].ravel()] # 合并 flat_y = model.predict(flat_x) # 根据网格矩阵预测分类 grid_y = flat_y.reshape(grid_x[0].shape) # 还原形状 mp.figure("SVM Classifier", facecolor="lightgray") mp.title("SVM Classifier", fontsize=14) mp.xlabel("x", fontsize=14) mp.ylabel("y", fontsize=14) mp.tick_params(labelsize=10) mp.pcolormesh(grid_x[0], grid_x[1], grid_y, cmap="gray") C0, C1 = (y == 0), (y == 1) mp.scatter(x[C0][:, 0], x[C0][:, 1], c="orangered", s=80) mp.scatter(x[C1][:, 0], x[C1][:, 1], c="limegreen", s=80) mp.show() ``` 绘制图形： ![svm_linear.png][7] ### 2）多项式核函数 多项式核函数（Polynomial Kernel）用增加高次项特征的方法做升维变换，当多项式阶数高时复杂度会很高，其表达式为： $$ K(x，y)=(αx^T·y+c)d $$ $$ y = x_1 + x_2\\ y = x_1^2 + 2x_1x_2+x_2^2\\ y=x_1^3 + 3x_1^2x_2 + 3x_1x_2^2 + x_2^3 $$ 其中，α表示调节参数，d表示最高次项次数，c为可选常数。 示例代码（将上一示例中创建支持向量机模型改为一下代码即可）： ```python model = svm.SVC(kernel="poly", degree=3) # 多项式核函数 ``` 生成图像： ![poli_kerl_func.png][8] ### 3）径向基核函数 径向基核函数（Radial Basis Function Kernel）具有很强的灵活性，应用很广泛。与多项式核函数相比，它的参数少，因此大多数情况下，都有比较好的性能。在不确定用哪种核函数时，可优先验证高斯核函数。由于类似于高斯函数，所以也称其为高斯核函数。表达式如下： 示例代码（将上一示例中分类器模型改为如下代码即可）： ```python # 径向基核函数支持向量机分类器 model = svm.SVC(kernel="rbf", gamma=0.01, # 概率密度标准差 C=600) # 概率强度，该值越大对错误分类的容忍度越小，分类精度越高，但泛化能力越差；该值越小，对错误分类容忍度越大，但泛化能力强 ``` 生成图像： ![rbf_kerl_func.png][9] ## 3. 总结 （1）支持向量机是二分类模型 （2）支持向量机通过寻找最优线性模型作为分类边界 （3）边界要求：正确性、公平性、安全性、简单性 （4）可以通过核函数将线性不可分转换为线性可分问题，核函数包括：线性核函数、多项式核函数、径向基核函数 （5）支持向量机适合少量样本的分类 网格搜索 获取一个最优超参数的方式可以绘制验证曲线，但是验证曲线只能每次获取一个最优超参数。如果多个超参数有很多排列组合的话，就可以使用网格搜索寻求最优超参数组合。 针对超参数组合列表中的每一个超参数组合，实例化给定的模型，做cv次交叉验证，将其中平均f1得分最高的超参数组合作为最佳选择，实例化模型对象。 网格搜索相关API： ```python import sklearn.model_selection as ms params = [{'kernel':['linear'], 'C':[1, 10, 100, 1000]}, {'kernel':['poly'], 'C':[1], 'degree':[2, 3]}, {'kernel':['rbf'], 'C':[1,10,100], 'gamma':[1, 0.1, 0.01]}] model = ms.GridSearchCV(模型, params, cv=交叉验证次数) model.fit(输入集，输出集) # 获取网格搜索每个参数组合 model.cv_results_['params'] # 获取网格搜索每个参数组合所对应的平均测试分值 model.cv_results_['mean_test_score'] # 获取最好的参数 model.best_params_ model.best_score_ model.best_estimator_ ``` [1]: https://www.63zi.com/usr/uploads/2024/11/2749185068.png [2]: https://www.63zi.com/usr/uploads/2024/11/2896584976.png [3]: https://www.63zi.com/usr/uploads/2024/11/2522688847.png [4]: https://www.63zi.com/usr/uploads/2024/11/4183483462.png [5]: https://www.63zi.com/usr/uploads/2024/11/294939618.png [6]: https://www.63zi.com/usr/uploads/2024/11/3036519948.png [7]: https://www.63zi.com/usr/uploads/2024/11/1161131340.png [8]: https://www.63zi.com/usr/uploads/2024/11/2715930553.png [9]: https://www.63zi.com/usr/uploads/2024/11/96600771.png Loading... # **一**、支持向量机 ## 1. 基本概念 ### 1）什么是支持向量机 支持向量机（Support Vector Machines）是一种二分类模型，在机器学习、计算机视觉、数据挖掘中广泛应用，主要用于解决数据分类问题，它的目的是寻找一个超平面来对样本进行分割，分割的原则是间隔最大化（即数据集的边缘点到分界线的距离d最大，如下图），最终转化为一个凸二次规划问题来求解。通常SVM用于二元分类问题，对于多元分类可将其分解为多个二元分类问题，再进行分类。所谓“支持向量”，就是下图中虚线穿过的边缘点。支持向量机就对应着能将数据正确划分并且间隔最大的直线（下图中红色直线）。 ![svm_1.png][1] ### 2）最优分类边界 什么才是最优分类边界？什么条件下的分类边界为最优边界呢？ ![svm_2.png][2] 如图中的A，B两个样本点，B点被预测为正类的确信度要大于A点，所以SVM的目标是寻找一个超平面，使得离超平面较近的异类点之间能有更大的间隔，即不必考虑所有样本点，只需让求得的超平面使得离它近的点间隔最大。超平面可以用如下线性方程来描述： $$ w^T x + b = 0 $$ 其中，$x=(x_1;x_2;...;x_n)$，$w=(w_1;w_2;...;w_n)$，$b$为偏置项. 可以从数学上证明，支持向量到超平面距离为： $$ \gamma = \frac{1}{||w||} $$ 为了使距离最大，只需最小化$||w||$即可. ### 3）SVM最优边界要求 SVM寻找最优边界时，需满足以下几个要求： （1）正确性：对大部分样本都可以正确划分类别； （2）安全性：支持向量，即离分类边界最近的样本之间的距离最远； （3）公平性：支持向量与分类边界的距离相等； （4）简单性：采用线性方程（直线、平面）表示分类边界，也称分割超平面。如果在原始维度中无法做线性划分，那么就通过升维变换，在更高维度空间寻求线性分割超平面. 从低纬度空间到高纬度空间的变换通过核函数进行。 ### 4）线性可分与线性不可分 #### ① 线性可分 如果一组样本能使用一个线性函数将样本正确分类，称这些数据样本是线性可分的。那么什么是线性函数呢？在二维空间中就是一条直线，在三维空间中就是一个平面，以此类推，如果不考虑空间维数，这样的线性函数统称为超平面。 #### ② 线性不可分 如果一组样本，无法找到一个线性函数将样本正确分类，则称这些样本线性不可分。以下是一个一维线性不可分的示例： ![svm_3.png][3] <center><font size=2>一维线性不可分</font></center> 以下是一个二维不可分的示例： ![svm_4.png][4] <center><font size=2>二维线性不可分</font></center> 对于该类线性不可分问题，可以通过升维，将低纬度特征空间映射为高纬度特征空间，实现线性可分，如下图所示： ![svm_5.png][5] <center><font size=2>一维空间升至二维空间实现线性可分</font></center> ![svm_6.png][6] <center><font size=2>二维空间升至三维空间实现线性可分</font></center> 那么如何实现升维？这就需要用到核函数。 ## 2. 核函数 ### 1）线性核函数 线性核函数（Linear）表示不通过核函数进行升维，仅在原始空间寻求线性分类边界，主要用于线性可分问题。 示例代码： ```python # 支持向量机示例 import numpy as np import sklearn.model_selection as ms import sklearn.svm as svm import sklearn.metrics as sm import matplotlib.pyplot as mp x, y = [], [] with open("../data/multiple2.txt", "r") as f: for line in f.readlines(): data = [float(substr) for substr in line.split(",")] x.append(data[:-1]) # 输入 y.append(data[-1]) # 输出 # 列表转数组 x = np.array(x) y = np.array(y, dtype=int) # 线性核函数支持向量机分类器 model = svm.SVC(kernel="linear") # 线性核函数 # model = svm.SVC(kernel="poly", degree=3) # 多项式核函数 # print("gamma:", model.gamma) # 径向基核函数支持向量机分类器 # model = svm.SVC(kernel="rbf", # gamma=0.01, # 概率密度标准差 # C=200) # 概率强度 model.fit(x, y) # 计算图形边界 l, r, h = x[:, 0].min() - 1, x[:, 0].max() + 1, 0.005 b, t, v = x[:, 1].min() - 1, x[:, 1].max() + 1, 0.005 # 生成网格矩阵 grid_x = np.meshgrid(np.arange(l, r, h), np.arange(b, t, v)) flat_x = np.c_[grid_x[0].ravel(), grid_x[1].ravel()] # 合并 flat_y = model.predict(flat_x) # 根据网格矩阵预测分类 grid_y = flat_y.reshape(grid_x[0].shape) # 还原形状 mp.figure("SVM Classifier", facecolor="lightgray") mp.title("SVM Classifier", fontsize=14) mp.xlabel("x", fontsize=14) mp.ylabel("y", fontsize=14) mp.tick_params(labelsize=10) mp.pcolormesh(grid_x[0], grid_x[1], grid_y, cmap="gray") C0, C1 = (y == 0), (y == 1) mp.scatter(x[C0][:, 0], x[C0][:, 1], c="orangered", s=80) mp.scatter(x[C1][:, 0], x[C1][:, 1], c="limegreen", s=80) mp.show() ``` 绘制图形： ![svm_linear.png][7] ### 2）多项式核函数 多项式核函数（Polynomial Kernel）用增加高次项特征的方法做升维变换，当多项式阶数高时复杂度会很高，其表达式为： $$ K(x，y)=(αx^T·y+c)d $$ $$ y = x_1 + x_2\\ y = x_1^2 + 2x_1x_2+x_2^2\\ y=x_1^3 + 3x_1^2x_2 + 3x_1x_2^2 + x_2^3 $$ 其中，α表示调节参数，d表示最高次项次数，c为可选常数。 示例代码（将上一示例中创建支持向量机模型改为一下代码即可）： ```python model = svm.SVC(kernel="poly", degree=3) # 多项式核函数 ``` 生成图像： ![poli_kerl_func.png][8] ### 3）径向基核函数 径向基核函数（Radial Basis Function Kernel）具有很强的灵活性，应用很广泛。与多项式核函数相比，它的参数少，因此大多数情况下，都有比较好的性能。在不确定用哪种核函数时，可优先验证高斯核函数。由于类似于高斯函数，所以也称其为高斯核函数。表达式如下： 示例代码（将上一示例中分类器模型改为如下代码即可）： ```python # 径向基核函数支持向量机分类器 model = svm.SVC(kernel="rbf", gamma=0.01, # 概率密度标准差 C=600) # 概率强度，该值越大对错误分类的容忍度越小，分类精度越高，但泛化能力越差；该值越小，对错误分类容忍度越大，但泛化能力强 ``` 生成图像： ![rbf_kerl_func.png][9] ## 3. 总结 （1）支持向量机是二分类模型 （2）支持向量机通过寻找最优线性模型作为分类边界 （3）边界要求：正确性、公平性、安全性、简单性 （4）可以通过核函数将线性不可分转换为线性可分问题，核函数包括：线性核函数、多项式核函数、径向基核函数 （5）支持向量机适合少量样本的分类 网格搜索 获取一个最优超参数的方式可以绘制验证曲线，但是验证曲线只能每次获取一个最优超参数。如果多个超参数有很多排列组合的话，就可以使用网格搜索寻求最优超参数组合。 针对超参数组合列表中的每一个超参数组合，实例化给定的模型，做cv次交叉验证，将其中平均f1得分最高的超参数组合作为最佳选择，实例化模型对象。 网格搜索相关API： ```python import sklearn.model_selection as ms params = [{'kernel':['linear'], 'C':[1, 10, 100, 1000]}, {'kernel':['poly'], 'C':[1], 'degree':[2, 3]}, {'kernel':['rbf'], 'C':[1,10,100], 'gamma':[1, 0.1, 0.01]}] model = ms.GridSearchCV(模型, params, cv=交叉验证次数) model.fit(输入集，输出集) # 获取网格搜索每个参数组合 model.cv_results_['params'] # 获取网格搜索每个参数组合所对应的平均测试分值 model.cv_results_['mean_test_score'] # 获取最好的参数 model.best_params_ model.best_score_ model.best_estimator_ ``` [1]: https://www.63zi.com/usr/uploads/2024/11/2749185068.png [2]: https://www.63zi.com/usr/uploads/2024/11/2896584976.png [3]: https://www.63zi.com/usr/uploads/2024/11/2522688847.png [4]: https://www.63zi.com/usr/uploads/2024/11/4183483462.png [5]: https://www.63zi.com/usr/uploads/2024/11/294939618.png [6]: https://www.63zi.com/usr/uploads/2024/11/3036519948.png [7]: https://www.63zi.com/usr/uploads/2024/11/1161131340.png [8]: https://www.63zi.com/usr/uploads/2024/11/2715930553.png [9]: https://www.63zi.com/usr/uploads/2024/11/96600771.png 最后修改：2024 年 11 月 14 日 © 允许规范转载 赞 如果觉得我的文章对你有用，请随意赞赏
